自製iPod車用音源線+充電功能

購物網站有賣很多種不同 iPod車用充電器，
不過都不是我想要的，而且價錢有點貴，
自己DIY 100元內就可以搞定。


開始製作之前要準備一些基本材料，
Dock插頭一個、7812一顆、線材少許，
Dock插頭在電子材料行買不到，可以到3C賣場買USB傳輸線，把USB那端剪掉及可。

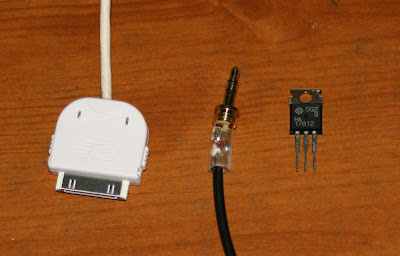

左邊是Dock插頭，已經接好線了， 中間耳機插頭不一定需要，
要適汽車音響而定， 左邊7812。

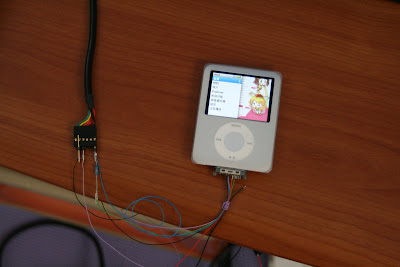

我的 iPod。







材料準備好了之後，要開始製作，

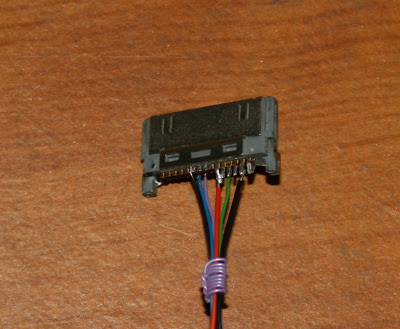

首先打開Dock插頭，接出3,4,19,2029,30共6隻腳，會像上圖這樣，

3pin 右聲道輸出，
4pin 左聲道輸出，
這兩條接到汽車音響的輸入。

19,20pin 12V輸入iPod充電用，
理論上 iPod可接受8~30V是沒問題，
不過汽車在行徑間，電壓不是很穩定，怕會傷到 iPod，
所以要加上7812穩壓IC，提供 iPod穩定的電源。

29,30pin Gnd

這6條線接好之後，就可以把Dock蓋子裝回去，
裝到車上就完成了。

開啟iPod隱藏功能

單機電玩可以輸入特定文字開啟隱藏車輛，
或是讓彈藥無限，這類隱藏功能，
iPod也有隱藏功能，但不是開啟之後可以容量無限、電量無限，
是開啟錄音功能。


原廠NANO是沒有錄音功能，就可以用這個方法開啟。



開啟方法很簡單，首先要準備下列這三樣，
iPod一台 ，電腦一台(要有RS-232)，連接線一條(要有LineIn及Serial功能)。




在來把 iPod連接到電腦，

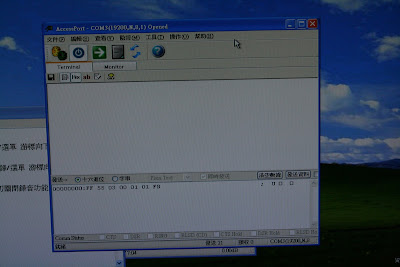

打開AccessPort ，視窗下方選16 進制，
輸入FF,55,03,00,01,01,FB，按發送資料。







這樣就開啟錄音功能，
不過把Dock插頭拔除，錄音功能會關閉，
先前錄下聲音會存在 iPod內，還是可以播放錄音，只是不能錄，
需要重新輸入FF,55,03,00,01,01,FB，才會在開啟錄音功能。

Apple iPod Dock 接頭

前一陣子要將 iPod接到汽車音響，上網找一些 iPod插頭的相關資料，
用Google找了很多，發現大多數的資料 ，
都是copy的，寫的也不是很清楚，有看沒有懂。


本篇說明 iPod Dock插頭接腳，不要看這個插頭小小一個，
功能可是相當多，Line In，Line Out，Video Output，Serial，USB及1349
總共有30隻腳，不用30隻腳都接線，
要用的功能才需接線。



上圖 左邊30pin 右邊1 pin





Pin 功能定義
1 Gnd
2 Gnd
3 Right Line Out 右聲道輸出
4 Left Line Out 左聲道輸出
5 Right Line In 右聲道輸入
6 Left Line In 左聲道輸入
7
8 Composite video output
9 S-Video Chrominance output
10 S-Video Luminance output
11 Serial Gnd
12 Serial TxD
13 Serial RxD
14
15 Gnd
16 Gnd
17
18 3.3V
19 <1394> Firewire Power 12VDC
20 <1394> Firewire Power 12VDC
21 Accessory Indicator/Serial enable
22 <1394> FireWire Data TPA -
23 (USB) Power 5VDC
24 <1394> FireWire Data TPA +
25 (USB) Data -
26 <1394> FireWire Data TPB -
27 (USB) Data +
28 <1394> FireWire Data TPB +
29 Gnd
30 Gnd


Pin 1,2,15,16,19,20,29,30 這6根接地是相連在一起
Pin 11 是rs-232用的接地，和其他接地並不相連


以上就是iPod Dock接腳功能說明，
詳細使用方法，請看〔iPod〕分類下相關文張。
