Apple iPod Dock 接頭

前一陣子要將 iPod接到汽車音響，上網找一些 iPod插頭的相關資料，
用Google找了很多，發現大多數的資料 ，
都是copy的，寫的也不是很清楚，有看沒有懂。


本篇說明 iPod Dock插頭接腳，不要看這個插頭小小一個，
功能可是相當多，Line In，Line Out，Video Output，Serial，USB及1349
總共有30隻腳，不用30隻腳都接線，
要用的功能才需接線。

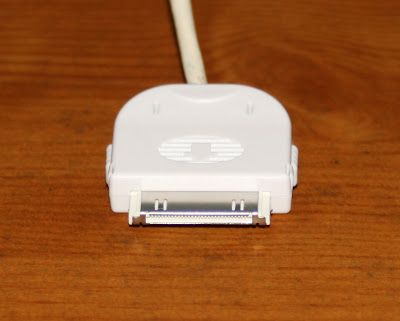

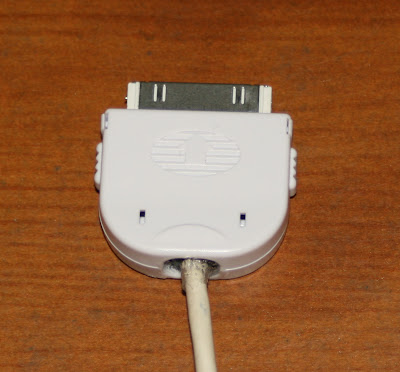

上圖 左邊30pin 右邊1 pin





Pin 功能定義
1 Gnd
2 Gnd
3 Right Line Out 右聲道輸出
4 Left Line Out 左聲道輸出
5 Right Line In 右聲道輸入
6 Left Line In 左聲道輸入
7
8 Composite video output
9 S-Video Chrominance output
10 S-Video Luminance output
11 Serial Gnd
12 Serial TxD
13 Serial RxD
14
15 Gnd
16 Gnd
17
18 3.3V
19 <1394> Firewire Power 12VDC
20 <1394> Firewire Power 12VDC
21 Accessory Indicator/Serial enable
22 <1394> FireWire Data TPA -
23 (USB) Power 5VDC
24 <1394> FireWire Data TPA +
25 (USB) Data -
26 <1394> FireWire Data TPB -
27 (USB) Data +
28 <1394> FireWire Data TPB +
29 Gnd
30 Gnd


Pin 1,2,15,16,19,20,29,30 這6根接地是相連在一起
Pin 11 是rs-232用的接地，和其他接地並不相連


以上就是iPod Dock接腳功能說明，
詳細使用方法，請看〔iPod〕分類下相關文張。
